5分钟搞定！GNUplot 5.4官方正版下载与多系统安装验证教程（含命令行测试方法）

一、软件简介

GNUplot 是开源跨平台命令行绘图工具
，支持 2D/3D 数据可视化、函数绘图、动态图表生成等功能，广泛应用于科研论文、工程数据分析等领域。其核心特性包括：

• 支持 50+ 输出格式（PNG/SVG/PDF 等）
• 脚本化批量处理能力
• 与 Python/Matlab 等语言无缝集成

二、环境准备

1. 系统兼容性

2. 依赖组件验证

• Windows：需安装 Microsoft Visual C++ Redistributable
• Linux：执行 sudo apt-get install libwxgtk3.2-dev 安装图形库

三、安装流程详解

步骤1：获取安装包

访问GNUplot官网安装包下载页 ，下载对应的 【gp548-win64-mingw.rar】文件

步骤2：Windows系统安装

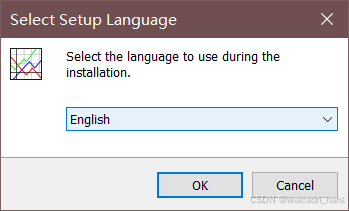

1. 解压下载的压缩包，双击 gp548-win64-mingw.exe 启动安装向导

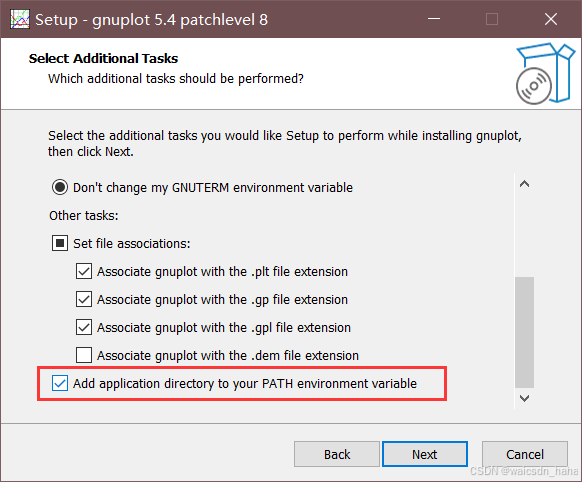

2. 勾选 "Add application directory to PATH" 环境变量配置

步骤3：Linux系统安装

wget https://sourceforge.net/projects/gnuplot/files/gnuplot/5.4.0/gnuplot-5.4.0.tar.gz tar -xzvf gnuplot-5.4.0.tar.gz cd gnuplot-5.4.0 ./configure && make && sudo make install

四、基础功能验证

测试1：绘制正弦函数

gnuplot> set terminal pngcairo # 设置输出格式 gnuplot> set output "sin.png" # 指定输出文件 gnuplot> plot sin(x) with lines # 生成正弦曲线

测试2：数据文件可视化

创建 data.dat 文件：

# X   Y
1   2
2   5
3   8
4   6

执行命令：

gnuplot> plot 'data.dat' using 1:2 with points

五、高级配置技巧

1. 样式自定义

set title "温度变化曲线" set xlabel "时间（小时）" set ylabel "温度（℃）" set grid plot "temp.dat" with linespoints lt rgb "blue"

2. 多图布局

set multiplot layout 2,1 plot "dataset1.dat" plot "dataset2.dat" unset multiplot

六、常见问题解答

Q1：启动时报错「Unable to open display」

• Windows：安装 Xming 并设置 DISPLAY=localhost:0.0
• Linux：执行 export DISPLAY=:0

Q2：如何导出矢量图？

set terminal svg enhanced background rgb "white" set output "chart.svg" replot

七、延伸学习

• 官方手册
• CSDN进阶教程

提示：本文使用 GNUplot 5.4 版本演示，原创教程转载请注明出处。更多技术文章欢迎访问CSDN开发者社区 。
